大口徑厚壁鋼管百科

文章來源：http://www.xzhcwl.com 發布時間：2024-06-26 13:47:14 瀏覽次數：23

大口徑厚壁鋼管工藝/a_大口徑厚壁鋼管百科

最近有些忙碌，今天終于有時間和大家聊一聊“大口徑厚壁鋼管工藝/a”的話題。如果你對這個話題還比較陌生，那么這篇文章就是為你而寫的，讓我們一起來探索其中的奧秘吧。

文章目錄列表:

1.大口徑加強級3PE防腐鋼管工藝流程及介紹
2.大口徑厚壁無縫鋼管，大口徑是多大，厚壁鋼管多厚？用途可用在哪里？
3.厚壁不銹鋼無縫管的分類以及規格的介紹
4.大口徑厚壁鋼管的規格
5.大口徑厚壁鋼管的計算方式

大口徑加強級3PE防腐鋼管工藝流程及介紹

大口徑加強級3PE防腐鋼管工藝流程：

見上圖所示：熔結環氧粉末層和膠粘劑層的基本作用是保證整個防腐層對鋼體的粘結，聚烯烴層是提供腐蝕防護的主體。

1、3PE防腐鋼管防腐結構:

第一層環氧粉末（FBE>100um)

第二層膠粘劑(AD)170一250um

第三層聚乙烯（(PE)1.8～3.7mm(普通級~加強級)

三種材料融為一體，并與鋼管牢固結合形成優良的防腐層。(30mm-p 1020mm)

三層聚乙烯防腐是目前國內外埋地管道外防腐主要技術體系之一。其具有防腐性能好、吸水率低、機械強度高等性能，近年來在國內埋地輸水、輸氣、輸油管道上獲得了越來越廣泛的應用。

2、產品規格:

89mm- 1820mm、壁厚6mm-20mm

3、材質:

Q235B、Q345B、10#鋼、20#鋼、X42-X80級等。

4、執行標準:

GB/T23257-2009《埋地鋼質管道聚乙烯防腐層技術標準》、SY/T0413-2002《埋地鋼制管道聚乙烯防腐層技術標準》、DIN30670-91德國《鋼管和管件的聚乙烯涂層技術標準》、CAN/CSA-7245.21-M92加拿大《鋼管外壁聚乙烯防腐涂層技術標準》

5、用途:

產品廣泛應用于輸油管道、天然氣管道、供熱管道、供水管道。

6、產品特點:

1、使用壽命長聚乙烯管材分子高，具有良好的穩定性與抗老化性，在正常的工作溫度與壓力狀況下，使用壽命可保證50年以上。

2、耐腐蝕性聚乙烯分子結構穩定性高，耐天然氣、液化氣、人工煤氣等化學腐蝕，無需二次防腐蝕設備。土壤中存在的化學物質不會對管材產生任何降解作用。

3、良好的柔韌性聚乙烯管材是—種高韌性的管材，其斷裂伸長率超過500%。聚乙烯管材的柔性使得它容易彎曲，工程上可通過改變管道走向的方式繞過障礙物，在許多場合，管道的柔性能夠減少管件的用量并降低安裝費用。

4、具有優異的抗沖擊、抗地震能力聚乙烯的低溫脆化溫度低，可在-60℃~60℃溫度范圍內安全使用，對管基不均勻沉降具有非常強的適應能力。冬季施工時，因材料抗沖擊性好，不會發生管材脆裂。

5、良好的耐磨性試驗表明，聚乙烯管的耐磨性是鋼管的4倍，特別在泥漿輸送領域，與鋼管相比，聚乙烯管具有更好的耐磨性。

6、水流阻力小聚乙烯管材具有光滑的內表面，其曼寧系數為0.009。光滑的內表面和非粘附特性保證聚乙烯管材具有較傳統管材更高的輸送能力，同時也降低了管路的壓力損失和輸水能耗。

7、良好的環保性能，聚乙烯管材在加工過程中不添加重金屬穩定劑，材料無毒無害，是一種綠色環保的管道材料，并且聚乙烯材料本身可回收利用，不會對環境產生污染。

8、良好的阻燃、抗靜電性能我公司專門研制開發出了阻燃、抗靜電聚乙烯管材，適用于易燃易爆等特定場所。

9、安全、可靠的連接方法聚乙烯管材主要采用熱溶或電熔連接，本質土保持接口材質、結構與管體本身的統一性，實現了接頭與管材一體化，可地抵抗內壓產生的環向應力及軸向的拉仰應力，無漏水、漏氣之憂。

10、質輕、易搬運、施工簡便聚乙烯管材的比重僅為鋼管的1/8，易搬運，易彎曲，焊接工藝簡便迅速，工程綜合造價低，具有顯著的經濟效益。

技術知識:

3PE防腐鋼管生產中的主要控制點：

1、表面處理質量;

2、涂裝溫度和環氧粉末固化時間。

3PE防腐鋼管主要質量問題:

1、防腐層粘接失效;

2、焊縫處防腐層減薄;

3、氣泡。

3PE防腐鋼管氣泡的成因:錯口，壓輾硬度、位置和壓力壓輪問題導致焊縫、管頭位置，有時也可以在壓邊位置，甚至任意部位，產生氣泡。

錯口幅度超過壓輪對氣泡的排除能力，位置低的管端將產生氣泡。

彎管防腐問題：

熱煨彎管的外防腐涂層分別采用進口液體環氧外纏制塑聚丙烯增強纖維膠帶保護方式。

熱收縮套

單層FBE外纏膠帶保護

雙層FBE

綜合性能都達不到3PE的防腐水平，造價卻高了許多。

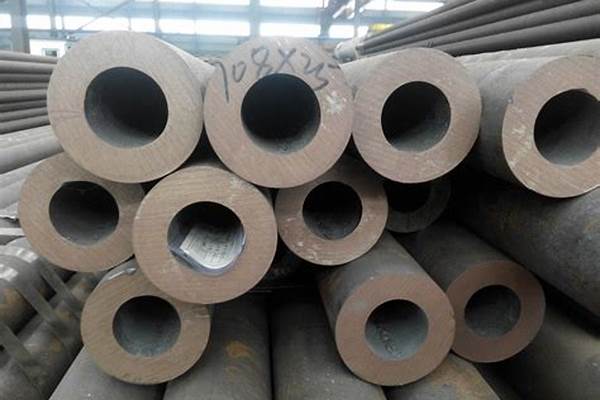

大口徑厚壁無縫鋼管，大口徑是多大，厚壁鋼管多厚？用途可用在哪里？

SY/T5037-2008（部標、也叫 普通流體輸送管道用螺旋縫埋弧焊鋼管）

GB/T9711.1-2008（國標、也叫石油天然氣工業輸送鋼管）

API-5L（美國石油協會、也叫管線鋼管）

SY/T5040-2008（樁用螺旋焊縫鋼管）。

SY5039-2000（一般低壓流體輸送用螺旋縫高頻焊鋼管）

厚壁不銹鋼無縫管的分類以及規格的介紹

北京乾盛成鋼管

大口徑厚壁無縫鋼管主要體現在：1、大口徑上：一般認為，口徑在219以上的

無縫管

是

大口徑無縫管

，口徑小于76以下的是小口徑無縫管，中間的算是常規無縫管。

2、厚壁上：一般認為，壁厚/管徑等于0.02是

厚壁鋼管

和薄壁鋼管的分水嶺，壁厚/管徑小于0.02的是薄壁鋼管，大于的是厚壁鋼管。

大口徑厚壁無縫鋼管用途很是廣泛，下面已經歸納能它們的應用用途，如下所示：

主要應用于

自來水工程

、石化工業、化學工業、

電力工業

、

農業灌溉

、城市建設。

作液體輸送用：給水、排水。

作氣體輸送用：煤氣、蒸氣、液化石油氣。

作結構用：作

打樁管

、作橋梁；碼頭、道路、建筑結構用管等。

大口徑厚壁鋼管的規格

　

厚壁不銹鋼無縫管在工業生產中有很大的使用需求，厚壁不銹鋼無縫管的市場需求大，所以厚壁不銹鋼無縫管的生產廠家也是非常的多。厚壁不銹鋼無縫管的生產過程一般是，用穿孔機將實心的鋼管變成厚壁不銹鋼無縫管，然后再冷卻。下面小編就來給大家介紹一下厚壁不銹鋼無縫管是什么，以及厚壁不銹鋼無縫管的規格，還有厚壁不銹鋼無縫管的分類。

　　厚壁不銹鋼無縫管的簡介

厚壁無縫鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經熱軋制成。大口徑厚壁無縫鋼管在我國鋼管業中具有重要的地位。據不完全統計，我國現有無縫管生產企業約240多家，大口徑厚壁無縫鋼管機組約250多套，大口徑的厚壁無縫鋼管主要是以它的鋼管的外部口徑來說的，一般外徑在325毫米以上的我們都稱為大口徑鋼管，厚壁呢，一般壁厚在20毫米以上的就可以了，?以下是鋼管的制造過程：鋼管的原料是鋼管坯料，管坯要經過切割機的切割加工成長度約為1米的坯料，并經傳送帶送到熔爐內加熱。

鋼坯被送入熔爐內加熱，溫度大約為1200℃。燃料為氫氣或乙炔。爐內溫度控制是關鍵性的問題·圓管坯出爐后要經過壓力穿孔機進行穿空。一般較常見的穿孔機是錐形輥穿孔機，這種穿孔機生產效率高，產品質量好，穿孔擴徑量大，可穿多種鋼種。穿孔后，圓管坯就先后被三輥斜軋、連軋或擠壓。擠壓后要脫管定徑。定徑機通過錐形鉆頭高速旋轉入鋼胚打孔，形成鋼管。鋼管內徑由定徑機鉆頭的外徑長度來確定。

鋼管經定徑后，進入冷卻塔中，通過噴水冷卻，鋼管經冷卻后，就要被矯直(其實現在很多的廠家已經不用再矯直機矯直了，而是在鋼管通過軋機就直接達到了它的鋼管本身的直度了)。鋼管經矯直后由傳送帶送至金屬探傷機(或水壓實驗)進行內部探傷。若鋼管內部有裂紋，氣泡等問題，將被探測出。鋼管質檢后還要通過嚴格的手工挑選(現在都有激光探測檢驗)。

　　厚壁不銹鋼無縫管的分類

無縫鋼管分熱軋和熱擴兩種

熱軋無縫鋼管分一般鋼管，低、中壓鍋爐鋼管，高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、地質鋼管和其它鋼管等。

冷軋(撥)無縫鋼管除分一般鋼管、低中壓鍋爐鋼管、高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、其它鋼管外，還包括碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于?32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm，壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管：是用10#、20#、30#、35#、45#等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合金鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管主要用于流體輸送管道。45#、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨;冷軋以熱處理狀態交貨。

低中壓鍋爐用無縫鋼管：用于制造各種低中壓鍋爐、過熱蒸汽管、沸水管、水冷壁管及機車鍋爐用過熱蒸汽管、大煙管、小煙管和拱磚管等。用優質碳素結構鋼熱軋或冷軋(撥)無縫鋼管。主要用10、20號鋼制造，除保證化學成分和機械性能外要做水壓試驗，卷邊、擴口、壓扁等試驗。熱軋以熱軋狀態交貨、冷軋(撥)以熱處理狀態交貨。

高壓鍋爐鋼管：主要用來制造高壓及其以上壓力的蒸汽鍋爐管道等用的優質碳素結構鋼、合金結構鋼和不銹耐熱鋼無縫鋼管、這些鍋爐管經常處于高溫和高壓下工作、管子在高溫?zé)煔夂退羝淖饔孟逻€會發生氧化和腐蝕，因此要求鋼管有高的持久強度、高的抗氧化性能，并具有良好的組織穩定性，采用鋼號有：優質碳素結構鋼鋼號有20G、20MnG、25MnG;合金結構鋼鋼號15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12CrMoVG、12Cr3MoVSiTiB等;有銹耐熱鋼常用1Cr18Ni9、1Cr18Ni11Nb高壓鍋爐管除保證化學成分和機械性能外，要逐根做水壓試驗，要作擴口、壓扁試驗。鋼管以熱處理狀態交貨。此外，對成品鋼管顯微組織、晶粒度、脫碳層也有一定要求。

地質鉆探及石油鉆探用無縫鋼管：為探明地下巖層結構、地下水、石油、天然氣及礦產資源情況，利用鉆機打井。石油、天然氣開采更離不開打井，地質鉆探用石油鉆探用無縫鋼管是鉆井的主要器材，主要包括巖芯外管、巖芯內管、套管、鉆桿等。由于鉆探用管要深入到幾千米地層深度工作，工作條件極為復雜，鉆桿承受拉、壓、彎曲、扭轉和不均衡沖擊載荷等應力作用，還要受到泥漿、巖石磨損，因此，要求管材必須具有足夠的強度、硬度、耐磨性和沖擊韌性，鋼管用鋼用“DZ”(地質的漢語拼音字頭)加數字一代表鋼屈服點表示，常用的鋼號有DZ45的45MnB、50Mn;DZ50的40Mn2、40Mn2Si;DZ55的40Mn2Mo、40MnVB;DZ60的40MnMoB、DZ65的27MnMoVB。鋼管都以熱處理狀態交貨。

石油裂化管：用于石油煉廠的爐管、熱交換器管和管道用無縫管。常用優質碳素鋼(10#、20#)、合金鋼(12CrMo、15CrMo)、耐熱鋼(12Cr2Mo、15Cr5Mo)、不銹鋼(1Cr18Ni9、1Cr18Ni9Ti)制造。鋼管除得證化學成分和各種機械性能外，還要保證水壓、壓扁、擴口等試驗，及表面質量和無損檢驗。鋼管在熱處理狀態下交貨。不銹鋼管：用各種不銹鋼熱軋，冷軋的不銹鋼管，廣泛應用于石油、化工設備管道和各種用途的不銹鋼結構零件，除應保證化學成分和機械性能，凡用作承受流體壓力的鋼管要保證水壓試驗合格。各種專用鋼管要按規定保證條件。

厚壁不銹鋼無縫管的規格

1、一般結構用無縫鋼管：GB8162-2008?

2、輸送流體用地縫鋼管：GB8163-2008

3、鍋爐用無縫鋼管：GB3087-2008?

4、鍋爐用高壓無縫管：GB5310-2008(ST45.8-Ⅲ型)?

5、化肥設備用高壓無縫鋼管：GB6479-1999?

6、地質鉆探用無縫鋼管：YB235-70?

7、石油鉆探用無縫鋼管：YB528-65?

8、石油裂化用無縫鋼管：GB9948-88?

9、石油鉆鋌專用無縫管：YB691-70?

10、汽車半軸用無縫鋼管：GB3088-1999?

11、船舶用無縫鋼管：GB5312-1999?

12、冷拔冷軋精密無縫鋼管：GB3639-1999?

13、各種合金管16Mn、27SiMn、15CrMo、35CrMo、12CrMov、20G、40Cr,12Cr1MoV,15CrMo

另外，還有GB/T17396-1998(液壓支柱用熱軋無縫鋼管)、GB3093-1986(柴油機用高壓無縫鋼管)、GB/T3639-1983(冷拔或冷軋精密無縫鋼管)、GB/T3094-1986(冷拔無縫鋼管異形鋼管)、GB/T8713-1988(液壓和氣動筒用精密內徑無縫鋼管)、GB13296-1991(鍋爐、熱交換器用不銹鋼無縫鋼管)、GB/T14975-1994(結構用不銹鋼無縫鋼管)、GB/T14976-1994(流體輸送用不銹鋼無縫鋼管)GB/T5035-1993(汽車半軸套管用無縫鋼管)、API?SPEC5CT-1999(套管和油管規范)GB9711.1-1997(天然氣輸送)等。

厚壁不銹鋼無縫管的規格、以及分類，小編在上文中已經給大家做了詳細的介紹了。厚壁不銹鋼無縫管的分類以及規格和其他的鋼材相比，已經是少了很多了，但是還有非常多需要記的地方。厚壁不銹鋼無縫管的用處主要是用來運輸各種各樣的需要大量運輸?shù)?，或者是有傷害性的液體或者是氣體。它本身的體積就是比較大的。

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免費領取哦~

大口徑厚壁鋼管的計算方式

大口徑厚壁鋼管常見規格表： 大 口 徑 厚 壁 雙 面 直 縫 埋 弧 焊 管 大口徑厚壁鋼管規格 大口徑厚壁鋼管規格 大口徑厚壁鋼管規格 大口徑厚壁鋼管規格 ∮325×20-25 ∮426×20-30 ∮508×20-40 ∮660×20-50 ∮351×20-25 ∮450×20-40 ∮530×20-40 ∮711×20-60 ∮355×20-25 ∮457×20-40 ∮560×20-40 ∮720×20-60 ∮377×20-25 ∮478×20-40 ∮580×20-40 ∮820×20-80 ∮400×20-30 ∮480×20-40 ∮600×20-50 ∮920×20-80 ∮402×20-30 ∮490×20-40 ∮610×20-50 ∮1020×20-80 ∮406×20-30 ∮500×20-40 ∮630×20-50 ∮1220×20-80

大口徑厚壁鋼管重量公式：[(外徑-壁厚)*壁厚]*0.02466=kg/米（每米的重量）

鋼管承受壓力計算方法：

一：以知無縫管無縫鋼管外徑規格壁厚求能承受壓力計算方法 （鋼管不同材質抗拉強度不同）

壓力=（壁厚*2*鋼管材質抗拉強度）/（外徑*系數）

二：以知無縫管無縫鋼管外徑和承受壓力求壁厚計算方法：

壁厚=（壓力*外徑*系數）/（2*鋼管材質抗拉強度）

三：鋼管壓力系數表示方法：

壓力P<7Mpa 系數S=8

7<鋼管壓力P<17.5 系數S=6

壓力P>17.5 系數S=4 [2]

好了，今天關于“大口徑厚壁鋼管工藝/a”的話題就到這里了。希望大家能夠通過我的講解對“大口徑厚壁鋼管工藝/a”有更全面、深入的了解，并且能夠在今后的生活中更好地運用所學知識。
