鋼管道型號與規格對照表

文章來源：http://www.xzhcwl.com 發布時間：2024-07-25 13:56:58 瀏覽次數：26

鋼管道型號與規格/a_鋼管道型號與規格對照表

下面將有我來為大家聊一聊鋼管道型號與規格/a的問題，希望這個問題可以為您解答您的疑問，關于鋼管道型號與規格/a的問題我們就開始來說說。

文章目錄列表:

1.鋼管的規格型號表
2.無縫管的規格與型號有哪些？
3.鍍鋅鋼管型號規格
4.鍍鋅鋼管規格表及鍍鋅鋼管的介紹

鋼管的規格型號表

鋼管重量計算公式:[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

鍍鋅鋼管尺寸規格表

鍍鋅鋼管尺寸規格表說明：W=C×[0.02466×(D-S)×S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

鍍鋅管的分類

鍍鋅鋼管分冷鍍管、熱鍍管，前者已被禁用，后者還被國家提倡暫時能用.

熱鍍鋅管：熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。

冷鍍鋅管：冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅（冷鍍）。只有那些規模小、設備陳舊的小企業采用電鍍鋅，當然他們的價格也相對便宜一些。目前建設部已正式下文，淘汰技術落后的冷鍍鋅管，今后不準用冷鍍鋅管作水、煤氣管。

熱鍍鋅鋼管：鋼管基體與熔融的鍍液發生復雜的物理、化學反應，形成耐腐蝕的結構緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強。

冷鍍鋅鋼管：鋅層是電鍍層，鋅層與鋼管基體獨立分層。鋅層較薄，鋅層簡單附著在鋼管基體上，容易脫落。故其耐腐蝕性能差。在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。

鍍鋅鋼管的用途

常說的鍍鋅管，鍍鋅管的用途現在煤氣、暖氣用的那種鐵管也是鍍鋅管，鍍鋅管作為水管，使用幾年后，管內產生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含量過高，嚴重危害人體的健康。六七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。中國建設部等四部委也發文明確從二000年起禁用鍍鋅管，目前新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。

鍍鋅管規格有：

4分-1.8-2.5，6分-1.8-2.5，1寸2.0-3.0，1.2寸2.0-3.0，1.1.55寸2.2-3.25，2寸2.23.25，2.2.55寸2.5-3.5，3寸3.2-3.754寸2.5-3.75，5寸2.75-4.0，6寸2.75-4.0，8寸4.0-5.0

鍍鋅管執行標準:

GBT/T8162-2008、GB/T8163-2008、GB3087-2008、GB5310-2008、GB6479-2000、GB9948-2006、GB5312-1999、GB/T18984-2003、JISG3457、DIN17175-79、ASTM、ASME等。

鍍鋅管應該達到的技術要求

1、牌號和化學成分

鍍鋅鋼管用鋼的牌號和化學成分應符合GB3092所規定的黑管用鋼的牌號和化學成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

3.1帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車制。螺紋應符合YB822的規定。

3.2鋼制管接頭應符合YB238的規定；可鍛鑄鐵管接頭應符合YB230的規定。

4、力學性能鋼管鍍鋅前的力學性能應符合GB3092的規定。

5、鍍鋅層的均勻性鍍鋅鋼管應作鍍鋅層均勻性的試驗。鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）。

6、冷彎曲試驗公稱口徑不大于50mm的鍍鋅鋼管應作冷彎曲試驗。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗時不帶填充物，試樣焊縫處應置于彎曲方向的外側或上部。試驗后，試樣上不應有裂縫及鋅層剝落同象。

7、水壓試驗水壓試驗應在黑管進行，也可用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應符合GB3092的規定。低壓流體輸送用鍍鋅焊接鋼管

（熱浸鍍鋅部分）

1、鍍鋅層的均勻性：鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）

2、表面質量：鍍鋅鋼管的表面應有完整的鍍鋅層，不得有未鍍上的黑斑和氣泡存在，允許有不大的粗糙面和局部鋅瘤存在。

3、鍍鋅層重量：根據需方要求，鍍鋅鋼管可作鋅層重量測定，其平均值應不小于500g/平方米，其中任何試樣不得小于480g/平方米。

鍍鋅管定義

熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。

冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅(冷鍍)。只有規模小、設備陳舊的小企業采用電鍍鋅，當然他們的價格也相對便宜一些。建設部已正式下文，淘汰技術落后的冷鍍鋅管，不準用冷鍍鋅管作水、煤氣管。

一般現在用的鍍鋅鋼管都是熱鍍鋅的，而電氣上用的線槽等用的是冷鍍鋅，顏色有一定的區別

冷鍍---只在外管壁鍍鋅,熱鍍---內外都鍍.

鍍鋅焊管是在焊接鋼管的基礎上再熱鍍鋅(即在鋅鍋內將鋅溶化,再將鋼管浸入液體鋅中一段時間取出,再冷卻吹干).使鋼管內外壁同時有一層鋅層附著.鍍鋅管一般用于低壓流體(即水,液體煤氣)的輸送.

鍍鋅管標準分類

為提高鋼管的耐腐蝕性能，對一般鋼管(黑管)進行鍍鋅。

鍍鋅鋼管分熱鍍鋅和電鋼鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低。

吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進行滲鋁處理

無縫管的規格與型號有哪些？

DN與的區別(公稱直徑和外徑區別)\x0d\1、DN是指管道的公稱直徑——這既不是外徑也不是內徑（應該與管道工程發展初期與英制單位有關，通常用來描述鍍鋅鋼管）　它與英制單位的對應關系如下：\x0d\ 4分管：4/8英寸：DN15；\x0d\　 6分管：6/8英寸：DN20；\x0d\　 1寸管：1英寸：DN25；\x0d\　 寸二管：1又1/4英寸：DN32；\x0d\　 寸半管：1又1/2英寸：DN40；\x0d\　 兩寸管：2英寸：DN50；\x0d\　 三寸管：3英寸：DN80（很多地方也標為DN75）；\x0d\　 四寸管：4英寸：DN100； \x0d\2、De主要是指管道外徑（一般采用De標注的，均需要標注成外徑X壁厚的形式）主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：\x0d\　 DN20 De25X2.5mm \x0d\　 DN25 De32X3mm \x0d\　 DN32 De40X4mm \x0d\　 DN40 De50X4mm　\x0d\ 我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。\x0d\　　別外據在現場的實踐經驗：\x0d\　　a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。\x0d\　　b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。\x0d\　　c、如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。\x0d\3、DN 、De、Dg的區別\x0d\　　DN Nominal diameter \x0d\　　De external diameter \x0d\　　Dg diameter gong(漢語拼音“公”的聲母) 這下你就明白了,Dg是國產貨，有中國特色的國產貨，現在都不用了\x0d\ a、各種管子的不同標注方法：\x0d\　　1 、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；\x0d\　　2、 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；\x0d\　　3 、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；\x0d\　　4、 塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　b、DN 、De、Dg的關系：\x0d\　　De量的是管道外壁的直徑\x0d\　　DN是De減一半管壁的厚度得的數\x0d\　　Dg一般沒人用\x0d\　　a、管徑應以mm為單位。\x0d\　　b、管徑的表達方式應符合下列規定：\x0d\　　1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；\x0d\　　2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；\x0d\　　3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；\x0d\　　4、塑料管材，管徑宜按產品標準的方法表示；\x0d\　　5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。\x0d\　　建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）。\x0d\　　給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）\x0d\　　塑料管在工程圖上的標示　\x0d\　　公制標示 ( metric dimension size ) \x0d\　　以DN表示\x0d\　　一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。例如：外徑63mm的塑料管之公制標示 ( mm dimension size )DN50\x0d\ ISO公制標示 ( ISO metric dimension size ) \x0d\ 以Da表示 PVC管，ABS管之管外徑\x0d\ 以De表示 PP管，PE管之管外徑\x0d\ 例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) \x0d\ Da63 對PVC管，ABS管而言

鍍鋅鋼管型號規格

無縫鋼管的規格型號22-28×2.5-4-6、32-38-40×3-4-6-8、42-48×3.5-4-5-8-10等。

無縫管壁厚越薄，它的加工成本就會大幅度的上升。一般用無縫鋼管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管主要用于流體輸送管道。

無縫管分類及要求：

熱軋無縫鋼管分一般鋼管，低、中壓鍋爐鋼管，高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、地質鋼管和其它鋼管等。

鋼管內外表面不得有裂縫、折疊、龜裂、裂紋、軋折。無縫鋼管主要是將實心管坯或者鋼錠進行穿孔，制成毛管，并通過熱軋、冷軋、冷拔等加工處理，繼而形成無縫鋼管。由于無縫鋼管含有中孔截面，所以這個中空截面可以用作傳送流體的管道。

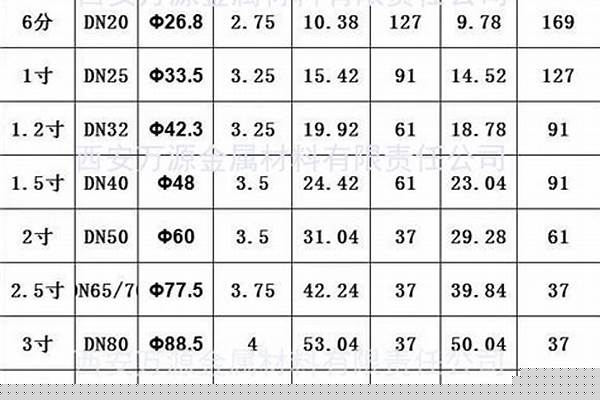

鍍鋅鋼管規格表及鍍鋅鋼管的介紹

鍍鋅管型號規格主要為：

DN15型號外徑為21.3mm，簡稱4分管。

DN20型號外徑為26.8mm，簡稱6分管。

DN25型號外徑為33.5mm，簡稱1寸。

DN32型號外徑42.25mm，簡稱1寸2。

DN40型號外徑為48mm，簡稱1寸半。

DN50型號外徑為60mm，簡稱2寸。

DN65/70型號外徑為75.5mm，簡稱2寸半。

DN80型號外徑為88.5mm，簡稱3寸。

DN100型號外徑為114mm，簡稱4寸。

DN125型號外徑為140mm，簡稱5寸。

DN150型號外徑為165mm，簡稱6寸。

DN200型號外徑為219mm，簡稱8寸。

熱鍍鋅鋼管的應用：

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、動鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管分為冷鍍鋅管、熱鍍鋅管，最初鍍鋅鋼管作為水管使用，幾年后管內就產生了大量銹垢，流出黃水不僅污染潔具，且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含過高，嚴重危害人體健康。

于是在六七十年代，發達國家開始研發新型管材，并陸續禁用鍍鋅鋼管。我國也發文明確從2000年起禁用鍍鋅鋼管，目前大多新建小區已很少使用鍍鋅鋼管了，但也有些小區還在使用鍍鋅鋼管。

鍍鋅鋼管厚度國家標準如下圖：熱鍍鋅管，為提高鋼管的耐腐蝕性能，對一般鋼管進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。

擴展資料

公稱壁厚：mm2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5；

系數：c1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

注：鋼材力學性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學成分和熱處理制度。在鋼管標準中，根據不同的使用要求，規定了拉伸性能（抗拉強度、屈服強度或屈服點、伸長率）以及硬度、韌性指標，還有用戶要求的高、低溫性能等。鍍鋅管鋼的牌號：Q215A；Q215B；Q235A；Q235B。
