鋼管尺寸規格對應表國標

文章來源：http://www.xzhcwl.com 發布時間：2024-07-27 13:48:50 瀏覽次數：26

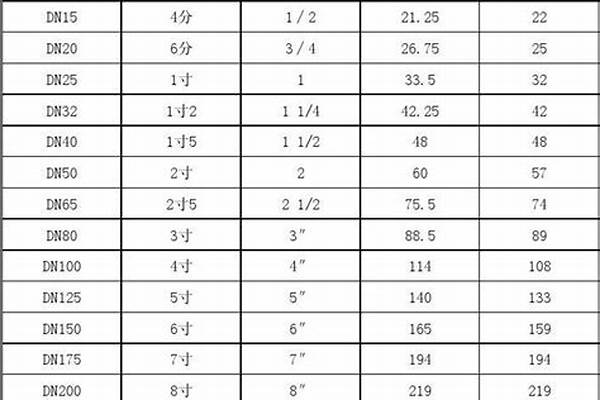

鋼管規格尺寸表國標/a_鋼管尺寸規格對應表國標

大家好，今天我想和大家分享一下我在“鋼管規格尺寸表國標/a”方面的經驗。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓我們一起來學習吧。

文章目錄列表:

1.鋼管直徑尺寸規格表
2.鋼管規格尺寸

鋼管直徑尺寸規格表

鋼管直徑尺寸規格，具體如下：

Φ表示普通圓的直徑也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注外徑×壁厚。例如ф108×4，ф可省略，中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列，對這類鋼管規格的表示方法為管外徑×壁厚例如ф60.5×3.8。

管道材料為混凝土及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值。此種情況需要注明內徑外徑，不能模糊稱為管徑。

鋼管的選擇方法

所有正規品牌生產的鋼管，都是帶有相關的質量檢驗證書的，還有合格證的，在選購時，還要叫商家出示一下鋼管的所有文件，這樣做才能保證鋼管質量。如果這個商家沒有辦法提供這個材料的，說明它的質量是沒有辦法得到保障的，建議不能購買的。

市面上有著不同品牌的鋼管，在選擇時最好是能夠找個知名度比較高的，這種表面給人看起來是比較相似的，但是所使用的原料都是不同的。在選擇較差的原料制作，可以說它性能都是比較差的，而且質量方面也是會差很多的。

鋼管規格尺寸

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號意義 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg贊同8| 評論

一般來說，管道的直徑可分為外徑、內徑和公稱直徑。無縫鋼管的外徑用字母D表示，后面是外徑尺寸和壁厚。比如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示。塑料管也用外徑表示，如De63。其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等。用DN表示，在設計圖紙中一般用公稱直徑表示。公稱直徑是人為規定的，以便于設計、制造和維護。管道的公稱直徑不等于其內徑和外徑。比如公稱直徑為100MM的無縫鋼管，有102*5、108*5等幾種。108是管子的外徑，5代表管子的壁厚。所以管子內徑為(108*5-5)=98MM，但并不完全等于管子外徑與壁厚之差的兩倍。也可以用。但管徑不等于內徑的規格名稱應使用設計圖紙中的公稱直徑，以便管道、管件、閥門、法蘭、墊片等的結構尺寸和連接尺寸?？筛鶕?jù)公稱直徑確定。標稱直徑用符號DN表示。如果設計圖紙中標明了外徑，還應做一個管子規格對照表，標明某一管子的公稱直徑和壁厚。。管道系列標準在壓力管道的設計和施工中，應首先考慮壓力管道及其部件標準系列的選擇。雖然國際上應用的標準體系很多，但大致可以分為兩類。管道壓力標準見表3。法蘭標準見表4。表3壓力管道標準分類大外徑系列小外徑系列規范DN-公稱直徑ф-外徑DN15-ф22毫米，DN20-ф27毫米DN25-ф34毫米，DN32-ф42毫米DN40-ф48毫米，DN50-ф60毫米DN65-ф76(73)毫米，DN80-ф89毫米dn100-ф114毫米，dn125-ф140毫米dn150-ф168毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф324毫米dn350-ф360毫米，dn400-ф406毫米dn450-ф457毫米，dn500-ф508毫米DN600-ф610mm，DN15-ф18毫米，DN20-ф25毫米DN25-ф32毫米，DN32-ф38毫米DN40-ф45毫米，DN50-ф57毫米DN65-ф73毫米，DN80-ф89毫米dn100-ф108毫米，dn125-ф133毫米dn150-ф159毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф325毫米dn350-ф377毫米，dn400-ф426毫米dn450-ф480毫米，dn500-ф530毫米DN600-ф630mm，3.腳手架鋼管長度有哪些規格？根據《JGJ建筑施工扣件式鋼管腳手架安全技術規范》130—2011。腳手架應采用現行國家標準《直縫焊接鋼管》GB/T13793或《低壓流體輸送用焊接鋼管》GB/T3091中規定的Q235普通鋼管；鋼管的鋼材質量應符合現行國家標準《碳素結構鋼》GB/T700中Q235級鋼的規定。腳手架應采用方管協會提供的腳手架管規格:腳手架用的鋼管一般有兩種，一種外徑48mm，壁厚3.5mm；另一個外徑51毫米，壁厚3毫米。腳手架應采用φ48.3*3.6鋼管。每根鋼管的最大質量不應大于25.8千克..

好了，今天關于“鋼管規格尺寸表國標/a”的話題就到這里了。希望大家能夠通過我的講解對“鋼管規格尺寸表國標/a”有更全面、深入的了解，并且能夠在今后的生活中更好地運用所學知識。
