大家好，今天我想和大家分析一下“dn65無縫鋼管規格”的優缺點。為了讓大家更好地理解這個問題，我將相關資料進行了整合，現在就讓一起來分析吧。

文章目錄列表:

1.水管dn65外徑是多少
2.無縫鋼管公稱直徑與外徑對照表？
3.鋼管型號大全以及規格

dn65無縫鋼管規格_dn65無縫鋼管外徑

水管dn65外徑是多少

管徑尺寸對照表如下圖：

表中DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。

表中Φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm 的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示為管外徑×壁厚。例如ф60.5×3.8。

擴展資料：

常用金屬材料為混凝土以及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值，此種情況，需要注明內徑外徑，不能模糊稱為管徑。

水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如 DN15、DN50）；在涉以及壁厚的情況下也可以使用De來標注。

百度百科-管徑

無縫鋼管公稱直徑與外徑對照表？

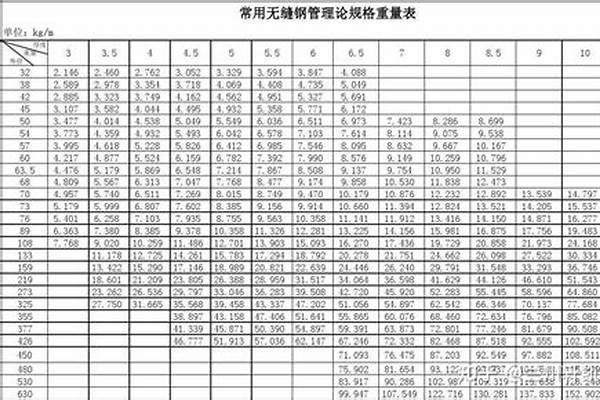

常用鋼管規格表如圖所示：

大外徑系列，規格，DN-公稱直徑，Ф－外徑，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。

公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

dn與無縫鋼管dn以及inch的區別

dn:公稱直徑de:當量計算直徑

inch:英寸，長度單位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例無縫鋼管?dn鋼管dn50，sch20，鍍鋅鋼管nb2”，sch20

外徑與dn，nb的關系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷軋無縫管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

百度百科：鋼管公稱直徑

鋼管型號大全以及規格

給你找了，然后過來的，你看看吧，希望對你有用。

補充：：：：600的都是焊接管道，公稱直徑和外徑?jīng)]有對應關系！

壓力管道標準規格

dn-公稱直徑

ф－外徑大外徑系列dn15-ф22mm，dn20-ф27mm

dn25-ф34mm，dn32-ф42mm

dn40-ф48mm，dn50-ф60mm

dn65-ф76(73)mm，dn80-ф89mm

dn100-ф114mm，dn125-ф140mm

dn150-ф168mm，dn200-ф219mm

dn250-ф273mm，dn300-ф324mm

dn350-ф360mm，dn400-ф406mm

dn450-ф457mm，dn500-ф508mm

dn600-ф610mm，

小外徑系列

dn15-ф18mm，dn20-ф25mm

dn25-ф32mm，dn32-ф38mm

dn40-ф45mm，dn50-ф57mm

dn65-ф73mm，dn80-ф89mm

dn100-ф108mm，dn125-ф133mm

dn150-ф159mm，dn200-ф219mm

dn250-ф273mm，dn300-ф325mm

dn350-ф377mm，dn400-ф426mm

dn450-ф480mm，dn500-ф530mm

dn600-ф630mm，

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母d來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5mm，用d108*5表示，塑料管也用外徑表示，如de63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用dn表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108*5-5）＝98mm，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號dn表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

鋼管型號大全以及規格：

大外徑系列，規格，DN-公稱直徑，Ф－外徑。

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm；

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm；

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф；

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm；

DN450—Ф480mm。

dn與無縫鋼管dn以及inch的區別：

dn:公稱直徑de:當量計算直徑

inch:英寸，長度單位，1inch=25。

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)。

今天關于“dn65無縫鋼管規格”的探究就到這里了。希望大家能夠更深入地了解“dn65無縫鋼管規格”，并從我的答案中找到一些靈感。
