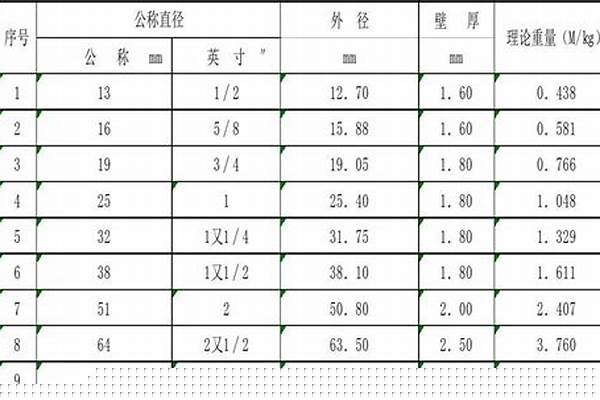

穿線鋼管規格_穿線鋼管規格型號對照表

文章來源：http://www.xzhcwl.com 發布時間：2024-04-06 08:00:38 瀏覽次數：25

穿線鋼管規格_穿線鋼管規格型號對照表

大家好，我很樂意和大家探究穿線鋼管規格的相關問題。這個問題涵蓋了穿線鋼管規格的各個方面，我會盡力回答您的疑問，并為您帶來一些有價值的信息。

文章目錄列表:

1.線管的規格型號有哪些
2.pvc電線管規格和壁厚？PVC穿線管?chē)?guó)家標準
3.PVC穿線管?chē)?guó)家執行標準厚度
4.JDG穿線管的規格型號有哪些？
5.熱鍍鋅穿線管的規格有哪些？

線管的規格型號有哪些

線管常用規格有：16、20、25、32、40，型號有PVC-20系列、PVC-25系列、PVC-30系列、PVC-40系列、PVC-40Q系列。

線管一般來說用的是PVC材料而成的，它是用來專門套電線的材料。因?yàn)殡娋€(xiàn)有不同的規格，有1.5平、2.5平、4平以以以及6平，所以線管的規格也有不同，主要有16、20、25、32和40，同一種規格當中又有輕型，中型和重型，用來套不同厚度的電線。

挑選16的PVC套線管，輕、中、重型的厚度分別是1、1.2、1.6毫米，20線管對應的厚度分別是1.25、1.8、2毫米。

線管的分類

穿線管其材質來進行劃分的話，一般分成了塑料穿線管，這也是目前最常用的穿線管，像家庭裝修基本上都是使用的塑料穿線管。

另外一種就是金屬材質的穿線管。金屬材質穿線管中又包含了扣壓式穿線管以以以及緊固式穿線管，也就是經常聽說的KBG，JDG。使用場所的不同，還分成了不銹鋼電線管。

pvc電線管規格和壁厚？PVC穿線管?chē)?guó)家標準

常見pvc穿線管規格 ：

1、按電線溫度等級分為25型、05型、90/-25型等。

2、按PVC電線品種分為硬質管、半硬質管和波紋管。

3、按電線特性分為輕型、中型、重型、超重型。

4、pvc電線管公稱外徑規格，分別為：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

pvc電線管規格為Φ16和Φ20，一般用于室內照明線路；pvc電線管外徑規格為Φ25，常用于插座或是室內主線管；pvc電線管外徑規格為Φ32常用于進戶線的線管，也用于弱電線管；pvc電線管外徑規格為Φ50、Φ63、Φ75的常用于電盤至戶內的線管。

擴展資料：

安裝注意事項：

電線埋墻必需穿線管，一般可選的PVC穿線管/PE穿線管：價格實惠，可彎曲，絕緣性能好。其實一般家庭挑選PVC穿線管/PE穿線管就非常不錯了，只是要挑選結實的，簡單就是用腳踩一下，不會被踩癟的就是好的。最后提醒一下：無論使用哪種穿線管，電線在管內都不能有接頭。

電路改造應避免線：再好的電路質量，也難保以后會出現故障，需要更換線路，這個時候，埋墻的電線能夠方便的拽出更換就顯得非常重要，所以在電改施工中要避免造成日后無法拽動的“線”。

1、當然最重要的是要使用穿線管埋線。

2、電路走線應該把握“兩端間最近距離走線”，不能無故繞線，這樣不但會造成線，還會增大電改投入。

3、一根穿線管中不要穿太多線，穿線后都應該拽一下，看看是否可以輕松拽動。

4、線路有接頭必需在接頭處留暗盒扣面板，日后更換和維修都方便。

5、管徑小于25的PVC穿線管拐彎應用彎管器，不能加彎頭拐彎，直角彎往往會造成線

百度百科-穿線管

PVC穿線管?chē)?guó)家執行標準厚度

一、pvc電線管規格和壁厚

PVC電工套管的分類，分為L(zhǎng)型（輕型）、M型（中型）、H型（重型）。

（一）執行標準

JG/T3050-1998

（二）產品規格

分為輕型-205、中型-305、重型-405三種。

1、輕型-205 外徑 ￠16mm-￠50mm

2、中型-305 外徑 ￠16mm-￠50mm

3、重型-405 外徑 ￠16mm-￠50mm

（三）產品壁厚

公稱外徑分別為16、20、25、32、40的產品厚度如下：

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。

2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。

5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。

二、PVC穿線管?chē)?guó)家標準

PVC穿線管（阻燃穿線管）目前執行的國家標準有公安部行業標準GA305-2001、建設部標準JG3050-2000和地方標準DB51/169-96以以以及一些企業標準。

PVC穿線管標準JG3050標準規定，PVC穿線管可以分為輕型、中型、重型阻燃穿線管材，每個型號又可以分為16、20、25、32、40、50、63幾種。

壁厚的不同，其內徑也不同，常用的PVC穿線管的壁厚有A型加厚型、B型通用型、C型薄壁型三種。一般工程采用最多的是B型管。其它規格的量大有的廠家可以定制生產。

若執行的標準是公安部標準的穿線管質量，符合該標準的穿線管特別在消防安全上最可靠；執行的標準是建設部標準的穿線管質量次之，執行的標準是地方標準和企業標準的穿線管質量又次之。

普通家庭用戶安裝選用的阻燃穿線管只要能達到建設部的標準即可，是建筑工程領域使用的穿線管，為了滿足消防安全的要求，要達到公安部行業標準。

另外PVC穿線管作為阻燃建筑材料產品在用于有防火要求的建筑物或部位時，還應滿足國家標準GB8624-1997《建筑材料燃燒性能分級》中相應的防火級別的要求。

JDG穿線管的規格型號有哪些？

產品規格:分為輕型-205、中型-305、重型-405三種。?

1、輕型-205 外徑 ￠16mm-￠50mm

2、中型-305 外徑 ￠16mm-￠50mm?

3、重型-305 外徑 ￠16mm-￠50mm?

公稱外徑分別為：16、20、25、32、40的產品厚度如下：?

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。?

2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。?

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。?

5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。

塑料穿線管

執行標準：JG 3050-1998。通俗地講是一種白色的硬質PVC膠管，防腐蝕、防漏電、穿電線用的管子?，F(xiàn)在常用PE波紋管做“電工套管”，質優價廉，美觀便捷。

不銹鋼穿線管

材質為304不銹鋼或301不銹鋼，用作電線、電纜、自動化儀表信號的電線電纜保護管，規格從3mm到150mm。超小口徑不銹鋼穿線管（內徑3mm-25mm）經常用于精密光學尺之傳感線路保護、工業傳感器線路保護，具有良好的柔軟性、耐蝕性、耐高溫、耐磨損、抗拉性。

碳鋼穿線管

材質為Q235的有縫鋼管生產而成的電線電纜保護管，一般來說為R=6D的產品。R大，彎度就緩，而在穿線時就會非常容易的穿過去。碳鋼穿線管在和直管相連接時，是用套管護住接口處，然后用焊接的方式把管子和穿線管連接起來，其目的就是為了不讓接口處受到電焊?jìng)?，而達到保護里面的電線電纜的目的。常用規格為DN20-DN150。

穿線管—百度百科

熱鍍鋅穿線管的規格有哪些？

JDG穿線管的規格型號

JDG管導管優點：

1、優質鋼材，兩面鍍鋅，經精密焊接加工而成，屬新型電線管。

2、內外壁鍍鋅，有優良的防腐性能。

3、內外壁光滑，無毛刺，穿線時不容易破壞電線絕緣層。

4、施工的便捷性、連接方式簡單，經過現場技術交底，普通工地人員均可操作。

JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬王導管)是一種電氣線路最新型保護用導管,連接套管以以及其金屬附件采用螺釘緊定連接技術組成的電線管路，不用做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管路的良好挑選。

JDG管?chē)?guó)家標準厚度：

標準：Φ16，厚度1.50毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米，允許偏差正負5.00毫米；

標準：Φ20，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ25，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ32，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ40，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ50，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

這6種規格。

JDG管規格型號詳細:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5種壁厚的JDG管里邊有非標準/國家標準。

JDG 管原廠長短為4米、3米。2種規格。

GB標準JDG管壁厚為1.6毫米，鋪設、家裝吊頂鋪裝均能用﹔非標準型JDG管壁厚為1.2毫米這些，僅關鍵用以家裝吊頂鋪裝。

JDG管?chē)?guó)家標準厚度：

標準：Φ16，厚度1.5mm，壁厚答應誤差：±0.15mm

標準：Φ20，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ25，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ32，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ40，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ50，厚度1.6mm，壁厚答應誤差：±0.15mm

六種規格。

JDG管規格型號詳細:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5種壁厚的JDG管里邊有非標準/國家標準。

JDG?管原廠長短為4M、3M。六種規格。

國家標準JDG管壁厚為1.6毫米，鋪設、家裝吊頂鋪裝均能用﹔非標準型JDG管壁厚為1.2毫米這些，僅關鍵用以家裝吊頂鋪裝。

好了，今天關于“穿線鋼管規格”的話題就講到這里了。希望大家能夠?qū)Α按┚€(xiàn)鋼管規格”有更深入的認識，并且從我的回答中得到一些幫助。
