什么是無縫鋼管的公稱直徑

最近有些忙碌，今天終于有時間和大家聊一聊“什么是無縫鋼管的公稱直徑”的話題。你對這個領域還比較陌生，這篇文章就是為你而寫的，讓一起來了解一下吧。

文章目錄列表:

1.管子的公稱直徑用什么表示，它指的是管子的內徑還是外徑？
2.直徑DN、De、dn、D、d、Φ的區別
3.什么是管子的公稱直徑？
4.管道公稱直徑是什么意思

管子的公稱直徑用什么表示，它指的是管子的內徑還是外徑？

DN是指管道的公稱直徑，既不是內徑，也不是外徑。

為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑）。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。

公稱直徑可用公制mm表示，也可用英制in表示。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”。

管子不同標注

1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；

4、塑料管材，管徑宜按產品標準的表示；

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

直徑DN、De、dn、D、d、Φ的區別

公稱直徑(nominal diameter)，又稱平均外徑(mean outside diameter)。是指容器、管道以以及其附件的標準化直徑系列。采用公稱直徑有利于實現零部件的際準化，也方便于設計、制造、修配和管理，降造成本。容器，公稱直徑用內徑表示；管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是值，內徑隨壁厚而變化。

1、公稱直徑就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際使用性能上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。為了使管子、管件連接尺寸統一，每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。

2、符號是DN，單位是毫米，但省略不寫。也可用英制in表示。

3、一般來說公稱直徑是對有縫鋼管、鑄鐵管、混凝土管等管子的標稱，無縫鋼管不用此表示法（用外徑*壁厚）不過就算你用了，大家也能看明白，個人覺得無所謂。管路附件也用公稱直徑表示，使用性能同有縫管。

4、鋼管安裝時無需換算，因為在同一標準里同一公稱直徑同一壓力等級的連接尺寸相同，并且同一材料的外徑也相同，實行公稱直徑的目的就是為了方便連接性，要換算的話豈不是白實行了嗎。

5、強調：公稱直徑即不是管的外徑，也不是管的內徑，還不是內外徑的平均值(設備的公稱直徑是指外徑)

公稱直徑

什么是管子的公稱直徑？

直徑DN、De、dn、D、d、Φ的區別

DN是指管道的公稱直徑，聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑.注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。

d -- 混凝土管公稱直徑

De主要是指管道外徑，PPR、PE管、聚丙烯管 外徑 ,一般采用De標注的，均需要標注成外徑X壁厚的形式。

D一般指內徑。

Φ-- 無縫鋼管公稱直徑，其規格為,如ф100:108 X 4

Φ也表示一個圓的直徑的是： Φ加表示這個圓的字母。如ΦO，ΦA(chǔ)，后面連線=。如ΦO=3厘米。

公稱直徑DN和閥座直徑dN的區別

公稱直徑是閥門和管道連線時管道的內徑，是閥門連線法蘭的尺寸引數。

閥座直徑是閥門內部閥座的內徑,和閥門流通量有關，是閥門流通量的引數。

安裝里管子直徑DE與DN的區別

de指的是管子直徑，而DN指的是公稱直徑，是介于外徑和內徑之間的值，這是為了方便和管件進行連線，而制定的標準。

直徑單位“Φ”與“DN”的區別

“Φ”和“DN”一般都用來表示直徑，區別是：

“Φ”標識普通圓的直徑，或管材的外徑乘以壁厚，如：Φ25×3標識外徑25mm，壁厚為3mm的管材；

“DN”標識管材和閥門等管件的公稱直徑，一般來說接近于內徑。是為了工程安裝配套而建立的標準術語。如：DN25;DN50等。

DN、De、Dg、D、d、NB標注管徑時有什么區別？

1 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；

2 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；

3 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；

4 塑料管材，管徑宜按產品標準的表示一般用De表示；

5 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

先宣告，此為轉帖，個人覺得說得很清楚了：

科學,工程,工藝,..都是一是一,二是二,硬噴碰的問題。一個簡單的管徑尺寸標示法竟然這么紛爭，無法定于一。不可思議！

管徑之標稱或標示重點說明如下：

1. Steel pipe──長久的歷史慣例，以 NB(nominal bore),DN(nominal

diameter)表示管徑，從英文字意即可明白，意指管的內徑，

因涉以以及管厚的，DN或NB 尺寸稱呼，相當管的平均

內徑。亦有依古老的標法為 φ，直徑的意思。

2. Plastic pipe──※IP 尺寸標示，與 Steel pipe 相同。

※Metric 與IP 尺寸標示，與 Steel pipe 相同。祇是以公

制單位替代英制單位。

※ISO Metric ISO161-7(2/e,1978-04-01)統一管徑的尺寸標

示，一律以管的外徑(eact outside diameter)

表示管徑尺寸的稱呼或標示。

3. Da──管徑尺寸的標示 (eact outside diameter)

De──管配件的內徑之標示 (nominal inside diameter of socket)

所以De＞Da

4. 尺寸對照表

英吋規格(IP) 公制規格(Metric) 國際標準公制(ISO Metric)

1/2 inch 16 mm 20 mm

3/4 20 25

1 25 32

11/4 32 40

11/2 40 50

2 50 63

21/2 65 75

3 80 90

4 100 110

5 125 140

6 150 160

8 200 225

10 250 250

12 300 315

14 350 355

16 400 400

18 450 450

20 500 500

22 550 560

1. 尺寸對照表是說明標稱尺寸(公稱尺寸)與塑料管外徑稱呼的相互關系：

1/2’ (15mm) ─── 20mm

3/4” (20mm) 25mm

1” (25mm) 32mm

11/4” (32mm) 40mm

11/2” (40mm) 50mm

2” (50mm) 63mm

21/2? (65mm) 75mm

3” (80mm) 90mm

4” (100mm) 110mm

上面的例從公稱尺寸1/2”(15mm) 對應的塑料管外徑為 20mm。

塑料管在歐美有英吋表示的習慣，就是以公稱尺寸表示。

2. 塑料管的厚度不能在規格尺寸表示或注明。

塑料管尺寸規格表示：

(一). 公制表示法 (Metric)

50mm PVC管PN10 ------------------------------------公稱尺寸為2”

(二) ISO公制表示法(ISO Metric)

63mmPVC管PN10 -------------------------------------塑料管外徑

(公稱尺寸為2”)

(三). 英制表示法( Inch-Pound)

2”PVC管 Class C ----------------------------------公稱尺寸為2”

3. 管厚的計算

t = P D/ 2S + P

式中

t: 塑料管的管厚(wall thickness)

P: 塑料管內工作壓力 (ma working pressure)

D: 塑料管的外徑 (eact outside diameter )

S: 塑料管材料許可圓周應力 (allowable hoop stress)

式中P , D ,S均為已知條件，其中 S 是材料本身的系數。

P , D 是定值，S 是 變數值

S愈大 ， 管子愈能承受高壓力或外力負荷，管子愈好。

原料樹酯愈貴，制造成本愈高。

S愈小 ， 管子無法受高壓力或外力負荷，管子的質量愈差。

原料樹酯愈便宜，制造成本愈低。

這就是為何不可以把塑料管厚度表示在尺寸規格上的原因。

因為,負責任的制造廠家挑選的樹酯原料之『材料圓周應力』很高，如此，管厚較薄。反之，不負責任的制造廠家挑選的樹酯原料之『材料圓周應力』很低，如此，管厚較厚。外行的人，不懂材料學與材料力學，占小便宜的心態下，都認為管愈厚愈好，其實事實剛好相反。相同條件下，管厚要愈薄愈好。

塑料管規格尺寸標示，祇要標明尺寸與耐壓等級即可，國際上對塑料管的標示均依這個方式表示。

4. Da : 塑料管外徑 ，國際上共同語言。

5. De : 塑料管配件的內徑， De > Da。 管子要插入到配件接頭內，De >Da。

6. DN : 管子的公稱直徑或公稱尺寸，塑料管與金屬管相同。

直徑和DN 有什么區別 直徑2000換成DN是多少

一般DN指的是內徑

直徑要看具體指哪里了

一般指外徑

這里說的2000應該就是DN2000 了

不銹鋼管直徑Φ”和鋼管直徑DN的區別

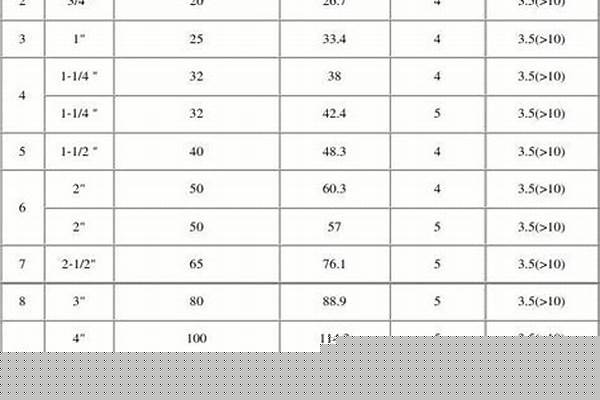

DN是指管道的公稱直徑，但這既不是外徑也不是內徑，Φ指的是鋼管的外徑。例如同樣公稱直徑的鋼管因其壁厚不同對應的外徑也不同。從下表就可以看出：

工程管徑對照表（常用） 壓力管道標準壓力管道標準 壓力管道標準 規格 DN-公稱直徑 Ф－外徑 大外徑系列 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外徑系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，

管徑標注中，de,DN 的區別？

De、DN、d、ф的各自表示范圍！

De-- PPR、PE管、聚丙烯管 外徑

DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

d -- 混凝土管公稱直徑

ф-- 無縫鋼管公稱直徑，其規格為,如ф100:108 X 4

管徑標注中，de,DN的區別：

1、定義不同：

De（Eternal Diameter）是指管道外徑，一般標注成外徑×壁厚的形式，經常用于描述：無縫鋼管、PVC等塑料管和其他需要明確壁厚的管材；

DN是公稱通徑，公稱通徑(或叫公稱直徑)，就是各種管子與管路附件的通用口徑。

2、 適用范圍不同：

水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；在不涉以以及到壁厚的情況下很少使用De來標注管道。

3、標準使用不同：

《建筑給排水制圖標準》里寫明建筑給排水塑料管材標注宜用dn，但是《給排水施工圖深度設計》里給出的又是塑料管標注用De。

給排水圖紙中DN、De、d的區別

DN表示公稱直徑，一般用于鍍鋅鋼管、焊接鋼管，De一般用于PVC管、d用于無縫鋼管

管道公稱直徑是什么意思

管子的公稱直徑即管道的名義直徑DN(Diameter

Name)，它是把管道直徑系列化、標準化，如DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200……。其數值接近于管道的內徑，但不等于管道的內徑，如DN100的無縫管為φ108×(管道的壁厚)，如是英制管其外徑為φ114×(管道的壁厚)，總之是管道內徑經圓整后的數值。相同公稱直徑的管件能相配，如DN150的法蘭、閥門等能與DN100的管道相配(當然要注意公英制的區別)。

公稱直徑(nominal diameter)，又稱平均外徑(mean outside diameter)。是指容器、管道以以及其附件的標準化直徑系列。采用公稱直徑有利于實現零部件的標準化，也方便于設計、制造、修配和管理，降造成本。

容器，公稱直徑用內徑表示；管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是值，內徑隨壁厚而變化。

公稱直徑：

公稱直徑是為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。

例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。

管路附件也用公稱直徑表示，使用性能同有縫管。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

好了，今天關于“什么是無縫鋼管的公稱直徑”的話題就講到這里了。希望大家能夠通過我的對“什么是無縫鋼管的公稱直徑”有更全面的認識，并且能夠在今后的實踐中更好地運用所學知識。您有任何問題或需要進一步的信息，請隨時告訴我。
