厚壁無縫管規格尺寸_厚壁無縫管規格尺寸表

大家好，今天我想和大家聊一聊關于“厚壁無縫管規格尺寸”的話題。為了讓大家更好地理解這個問題，我將相關資料進行了梳理，現在就讓一起來交流吧。

文章目錄列表:

1.無縫鋼管規格表示？
2.小口徑厚壁無縫鋼管的規格表
3.無縫鋼管尺寸是多少？

無縫鋼管規格表示？

DN-公稱直徑

Ф－外徑大外徑系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外徑系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

管子的直徑可分為外徑、內徑、公稱直徑。

擴展資料

無縫鋼管是由整塊金屬制成的，表面上沒有接縫的鋼管，稱為無縫鋼管。生產，無縫管分熱軋管、冷軋管、冷拔管、擠壓管、頂管等。

按照斷面形狀，無縫鋼管分圓形和異形兩種，異形管有方形、橢圓形、三角形、六角形、瓜子形、星形、 帶翅管多種復雜形狀。直徑達650mm，最小直徑為 0.3mm。

用途不同， 有厚壁管和薄壁管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋 爐管、軸承管以以及汽車、拖拉機、航空用高精度結構鋼管。

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、用途不同分三類供應：a、按化學成分和機械性能供應；b、按機械性能供應；c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管以及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

無縫鋼管-百度百科

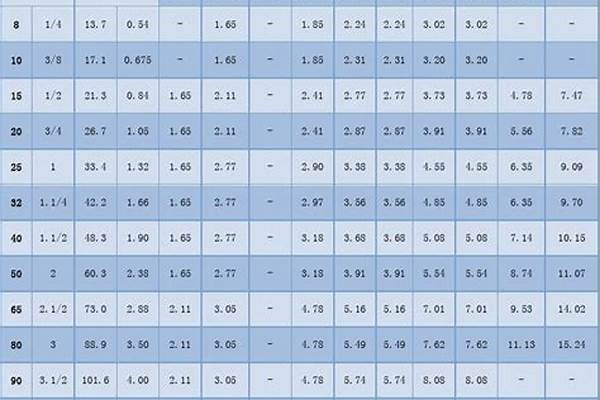

小口徑厚壁無縫鋼管的規格表

規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \0d\米重kg根重kg米重kg根重kg \0d\公稱內徑英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\（焊管）\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\（熱鍍鋅） 36.12216.72 \0d\\0d\鍍鋅鋼管常用規格\0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\0d\MMMMMM普通鋼管加厚鋼管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\說明：W=C*[0.02466*(D-S)*S] \0d\ W--鍍鋅管每米重量：kg/m\0d\ C--鍍鋅管比黑鐵管增加的重量系數\0d\ D--黑鐵管的外徑\0d\ S--黑鐵管的壁厚\0d\\0d\W=0.02466*S*(公稱外徑-S)\0d\鍍鋅鋼管每米重量=0.02466壁厚（外徑-壁厚）X1.06\0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\0d\\0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \0d\鋼的密度為： 7.85g/cm3 \0d\鋼材理論重量計算 \0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \0d\各種鋼材理論重量計算公式如下： \0d\名稱（單位） \0d\計算公式 符號使用性能 計算舉例 \0d\圓鋼 盤條（kg/m） \0d\W= 0.006165 ×d×d \0d\d = 直徑mm \0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺紋鋼（kg/m） \0d\W= 0.00617 ×d×d \0d\d= 斷面直徑mm \0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方鋼（kg/m） \0d\W= 0.00785 ×a ×a \0d\a= 邊寬mm \0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁鋼 \0d\（kg/m） \0d\W= 0.00785 ×b ×d \0d\b= 邊寬mm \0d\d= 厚mm \0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角鋼 \0d\（kg/m） \0d\W= 0.006798 ×s×s \0d\s= 對邊距離mm \0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角鋼 \0d\（kg/m） \0d\W= 0.0065 ×s ×s \0d\s= 對邊距離mm \0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等邊角鋼 \0d\（kg/m） \0d\= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）] \0d\b= 邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg \0d\不等邊角鋼 \0d\（kg/m） \0d\W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）] \0d\B= 長邊寬 \0d\b= 短邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg\0d\槽鋼 \0d\（kg/m） \0d\W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg \0d\工字鋼（kg/m） \0d\W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg \0d\鋼板（kg/m2） \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\鋼管（包括無縫鋼管以及焊接鋼管（kg/m） \0d\W= 0.02466 ×S （D – S ） \0d\D= 外徑 \0d\S= 壁厚 \0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg贊同8| 評論

無縫鋼管尺寸是多少？

小口徑厚壁無縫鋼管規格表 16*2 24*4 32*3 37*5 42*4 45*9 16*2.5 25*2 32*4 37*6 42*5 45*10 16*3 25*2.5 32*5 37*7 42*6 46*2 17*2 25*3 32*6 37*8 42*7 46*3 17*2.5 25*4 32*7 38*2 42*8 46*4 17*3 25*5 33*2 38*3 42*9 46*5 18*2 26*2 33*3 38*4 42*10 46*6 18*2.5 26*3 33*4 38*5 43*2 46*7 18*3 26*4 33*5 38*6 43*3 46*8 19*2 26*5 33*6 38*7 43*4 46*9 19*2.5 26*6 33*7 38*8 43*5 46*10 19*3 27*2 34*2 38*9 43*6 47*2 19*3.5 27*3 34*3 40*2 43*7 47*3 20*2 27*4 34*4 40*3 43*8 47*4 20*2.5 27*5 34*5 40*4 43*9 47*5 20*3 27*6 34*6 40*5 43*10 47*6 20*3.5 28*2 34*7 40*6 44*2 47*7 21*2 28*3 35*2 40*7 44*3 47*8 21*2.5 28*4 35*3 40*8 44*4 47*9 21*3 28*5 35*4 40*9 44*5 47*10 21*4 28*6 35*5 40*10 44*6 48*2 22*2 29*2 35*6 41*2 44*7 48*3 22*2.5 29*3 35*7 41*3 44*8 48*4 22*3 29*4 36*2 41*4 44*9 48*5 22*4 29*5 36*3 41*5 44*10 48*6 23*2 29*6 36*4 41*6 45*2 48*7 23*2.5 30*2 36*5 41*7 45*3 48*8 23*3 30*3 36*6 41*8 45*4 48*9 23*4 30*4 36*7 41*9 45*5 48*10 24*2 30*5 37*2 41*10 45*6 50*2 24*2.5 30*6 37*3 42*2 45*7 50*3 24*3 32*2 37*4 42*3 45*8 50*4

不銹鋼管規格：

1、按GB14975-94《不銹鋼無縫鋼管》規定，鋼管一般來說長度(不定尺)熱軋鋼管1.5～10m，熱擠壓鋼管等于和大于1m。冷拔(軋)鋼管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

2、熱軋(熱擠壓)無縫鋼管的直徑54～480mm共45種；壁厚4.5～45mm共36種。冷拔(軋)鋼管的直徑6～200mm共65種；壁厚0.5～21mm共39種。

3、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，深度不大于0.5mm；冷拔(軋)鋼管不大于公稱壁厚的4%，深度不大于0.3mm。

無縫鋼管的種類

1、無縫鋼管按生產不同可分為熱軋管、冷軋管、冷拔管、擠壓管等。

2、按外形分類有圓形管、異形管之分。異形管除方形管和矩形管外，還有橢圓管、半圓管、三角形管、六角形管、凸字形管、梅花形管等。

3、按材質的不同，分為普通碳素結構管、低合金結構管、優質碳素結構管、合金結構管、不銹管等。

4、按專門用途分，有鍋爐管、地質管、石油管等。

好了，關于“厚壁無縫管規格尺寸”的話題就講到這里了。希望大家能夠通過我的講解對“厚壁無縫管規格尺寸”有更全面、深入的了解，并且能夠在今后的工作中更好地運用所學知識。
